Connecteurs arrières

1. Port souris Dispositif de pointage à l'écran à l'aide d'un curseur dont les mouvements sont asservis à ceux du dispositif en question. Ces mouvements sont mesurés selon deux axes par le roulement d'une bille (souris mécanique) ou par le nombre de cases traversées par des pinceaux lumineux portés par la souris sur un miroir quadrillé qui sert de tapis (souris optique). PS/2. Ce port accueille une souris Dispositif de pointage à l'écran à l'aide d'un curseur dont les mouvements sont asservis à ceux du dispositif en question. Ces mouvements sont mesurés selon deux axes par le roulement d'une bille (souris mécanique) ou par le nombre de cases traversées par des pinceaux lumineux portés par la souris sur un miroir quadrillé qui sert de tapis (souris optique). PS/2.

2. Port RGB. Ce port 15 broches est destiné à un périphérique VGA.

3. Ports USB Universal Serial Bus, actuellement à la version 2.x. Interface destinée à remplacer pas mal de choses dans un PC (à commencer par le port série et le port parallèle). En version 1.1, c'est un bus à 12 Mbps sur lequel on peut connecter théoriquement 127 périphériques, de la souris au clavier en passant par l'imprimante et le scanner. 3.0 - 6. Ces ports à neuf broches “Universal Serial Bus” (USB Universal Serial Bus, actuellement à la version 2.x. Interface destinée à remplacer pas mal de choses dans un PC (à commencer par le port série et le port parallèle). En version 1.1, c'est un bus à 12 Mbps sur lequel on peut connecter théoriquement 127 périphériques, de la souris au clavier en passant par l'imprimante et le scanner.) sont à disposition pour connecter des périphériques USB Universal Serial Bus, actuellement à la version 2.x. Interface destinée à remplacer pas mal de choses dans un PC (à commencer par le port série et le port parallèle). En version 1.1, c'est un bus à 12 Mbps sur lequel on peut connecter théoriquement 127 périphériques, de la souris au clavier en passant par l'imprimante et le scanner. 3.0 / 2.0.

Seuls les périphériques de stockage USB Universal Serial Bus, actuellement à la version 2.x. Interface destinée à remplacer pas mal de choses dans un PC (à commencer par le port série et le port parallèle). En version 1.1, c'est un bus à 12 Mbps sur lequel on peut connecter théoriquement 127 périphériques, de la souris au clavier en passant par l'imprimante et le scanner. 3.0 sont pris en charge. Il est fortement recommandé de connecter vos périphériques USB Universal Serial Bus, actuellement à la version 2.x. Interface destinée à remplacer pas mal de choses dans un PC (à commencer par le port série et le port parallèle). En version 1.1, c'est un bus à 12 Mbps sur lequel on peut connecter théoriquement 127 périphériques, de la souris au clavier en passant par l'imprimante et le scanner. 3.0 à l’un des ports USB Universal Serial Bus, actuellement à la version 2.x. Interface destinée à remplacer pas mal de choses dans un PC (à commencer par le port série et le port parallèle). En version 1.1, c'est un bus à 12 Mbps sur lequel on peut connecter théoriquement 127 périphériques, de la souris au clavier en passant par l'imprimante et le scanner. 3.0 disponibles pour obtenir de meilleures performances. Les jeux de puces Intel® 200 Series ont été conçus de telle sorte à ce que tous les périphériques connectés aux ports USB Universal Serial Bus, actuellement à la version 2.x. Interface destinée à remplacer pas mal de choses dans un PC (à commencer par le port série et le port parallèle). En version 1.1, c'est un bus à 12 Mbps sur lequel on peut connecter théoriquement 127 périphériques, de la souris au clavier en passant par l'imprimante et le scanner. 2.0 et USB Universal Serial Bus, actuellement à la version 2.x. Interface destinée à remplacer pas mal de choses dans un PC (à commencer par le port série et le port parallèle). En version 1.1, c'est un bus à 12 Mbps sur lequel on peut connecter théoriquement 127 périphériques, de la souris au clavier en passant par l'imprimante et le scanner. 3.0 soient gérés par le contrôleur xHCI. Certains périphériques USB Universal Serial Bus, actuellement à la version 2.x. Interface destinée à remplacer pas mal de choses dans un PC (à commencer par le port série et le port parallèle). En version 1.1, c'est un bus à 12 Mbps sur lequel on peut connecter théoriquement 127 périphériques, de la souris au clavier en passant par l'imprimante et le scanner. hérités doivent mettre à jour de leur microprogramme pour pouvoir fonctionner correctement.

4. Port réseau (RJ-45). Ce port permet une connexion Gigabit à un réseau local LAN (Local Area Network) via un hub réseau. Voir le tableau ci-dessous pour plus de détails.

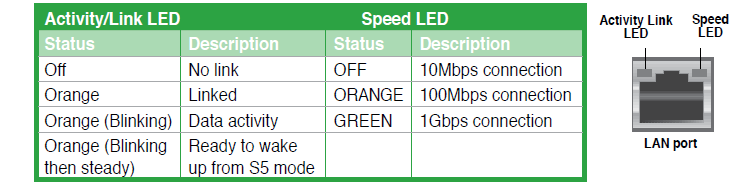

Indicateurs LED réseau

5. Port Line In (bleu clair). Ce port est dédié à un lecteur de CD, de DVD Digital Versatil Disk, ou Disque Vidéo Digital. Standard de vidéodisque numérique leur capacité est de 4.7 Go sur une face, avec un taux de transfert de 1.5 Mo/s. ou d’autres sources audio.

6. Port Line Out (vert). Ce port est dédié à un casque ou un haut parleur. En configuration 4, 6 ou 8 canaux, la fonction de ce port devient Front Speaker Out.

7. Port Microphone (rose). Ce port sert à accueillir un microphone.

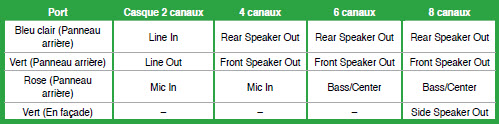

Reportez-vous au tableau de configuration audio ci-dessous pour une description de la fonction des ports audio en configuration2, 4, 6 ou 8 canaux

Pour utilier la sortie audio à 7.1 canaux, veuillez utiliser un châssis doté d'un module audio HD sur le panneau avant.

8. Ports USB Universal Serial Bus, actuellement à la version 2.x. Interface destinée à remplacer pas mal de choses dans un PC (à commencer par le port série et le port parallèle). En version 1.1, c'est un bus à 12 Mbps sur lequel on peut connecter théoriquement 127 périphériques, de la souris au clavier en passant par l'imprimante et le scanner. 2.0. Ces ports à quatre broches “Universal Serial Bus” (USB Universal Serial Bus, actuellement à la version 2.x. Interface destinée à remplacer pas mal de choses dans un PC (à commencer par le port série et le port parallèle). En version 1.1, c'est un bus à 12 Mbps sur lequel on peut connecter théoriquement 127 périphériques, de la souris au clavier en passant par l'imprimante et le scanner.) sont à disposition pour connecter des périphériques USB Universal Serial Bus, actuellement à la version 2.x. Interface destinée à remplacer pas mal de choses dans un PC (à commencer par le port série et le port parallèle). En version 1.1, c'est un bus à 12 Mbps sur lequel on peut connecter théoriquement 127 périphériques, de la souris au clavier en passant par l'imprimante et le scanner. 2.0 / 1.1.

9. DisplayPort.  Ce port permet de connecter un moniteur Tube cathodique (analogue à un écran de TV) dédié à l'affichage des sorties d'un ordinateur. La définition, la précision de l'image du moniteur est largement supérieure à celle d'une TV. d'affichage ou un cinéma maison doté d'un connecteur DisplayPort.

10. Port HDMI. Ce port est destiné à un périphérique HDMI et est compatible avec la norme HDCP permettant la lecture de disques Blu-Ray, et tout autre contenu numériquement protégé.

11. Port DVI-D.  Ce port est compatible avec les appareils dotés d’une prise DVI-D. Le signal DVI-D ne peut pas être converti en signal RGB sur les moniteurs CRT et n’est pas compatible avec l’interface Ensemble des programmes gérant l'utilisateur et les rapports qu'ils peut entretenir avec sa machine et les logiciels qu'elle abrite. DVI-I

12. Port clavier PS/2 (mauve). Ce port est destiné à accueillir un clavier PS/2.
