Installation d’un module mémoire


  • Pour retirer le couvert du boîtier et le panneau avant de votre ordinateur, voir Retrait du capot

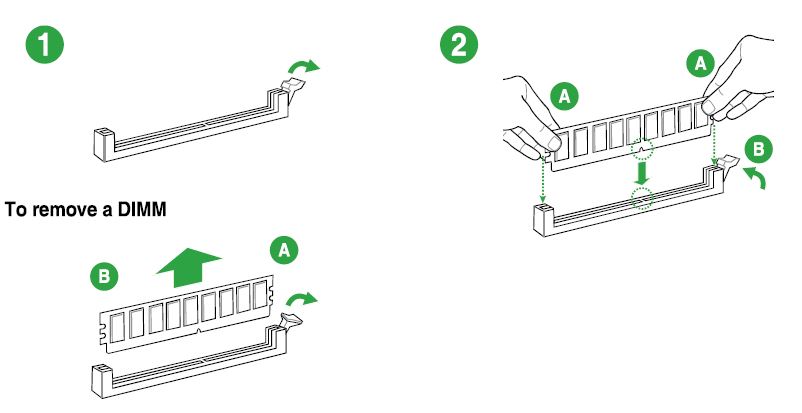

  1. Déverrouillez un socket DIMM en pressant la clip de rétention vers l’extérieur.

  2. Alignez un module DIMM sur le socket de sorte que l’encoche sur le module corresponde à l’ergot sur le socket.

  3. Insérez fermement le module DIMM dans le socket jusqu’à ce que la clip se remettent en place d’elle-même et que le module soit bien en place.






  • Un DIMM DDR4 est doté d'une encoche de sorte qu'il s'adapte dans une seule direction. Pour éviter de l'endommager, ne pas forcer un module DIMM dans une prise.

  • Les sockets DIMM DDR4 ne supportent pas les DIMM DDR. Ne pas installer les DIMM DDR dans les sockets DIMM DDR4.




  • Il n'est pas nécessaire d'entrer le setup après avoir modifié la configuration de mémoire, Le système détecte automatiquement la nouvelle configuration.



  • Débranchez l’alimentation avant d’ajouter ou de retirer des modules DIMM ou tout autre composant du système. Ne pas le faire risquerait d’endommager la carte mère et les composants.
