Configuration du RAID

Intel RST nécessite un ordinateur avec un système d'exploitation Microsoft Windows 8, Microsoft Windows 7, Microsoft Windows Vista ou Microsoft Windows XP ainsi que des disques durs SATA Serial Advanced Technology Attachment. Plus rapide et plus pratique que ATA . Le taux de transfert va jusqu'à 600 Mo/s. et supporte le RAID 0, RAID 1, RAID 10 et RAID 5.

Définitions RAID

RAID 0 (Data striping)

RAID 0 optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d’un disque dur Empilement de disques rigides, souvent en aluminium ou en magnésium, tournant à plusieurs milliers de tours par minute, et stockant à la manière des disquettes des Gigaoctets (Go) de données. unique, améliorant ainsi de manière significative l’accès aux données et au stockage Les dispositifs utilisés pour stocker de grandes quantités d'informations de sorte qu'il peut être facilement récupérées. Les dispositifs comprennent RAID, CD-ROM et les DVD.. L’utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration.

RAID 1 (Data mirroring)

RAID 1 fait une copie à l’identique des données d’un disque vers un second disque. Si un disque est défaillant, le logiciel Utilisé comme terme générique (i. e. général), il désigne l'ensemble de tous les programmes. Mais un logiciel est aussi un programme... de gestion du volume RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l’autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l’ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant.

RAID 5

RAID 5 répartit en bandes les données et les informations de parité entre 3 disques durs, voire plus. Les avantages de la configuration RAID 5 incluent de meilleures performances des disques durs, la tolérance aux pannes, et des capacités de stockage Les dispositifs utilisés pour stocker de grandes quantités d'informations de sorte qu'il peut être facilement récupérées. Les dispositifs comprennent RAID, CD-ROM et les DVD. plus importantes. La configuration RAID 5 convient particulièrement aux processus de transaction, aux applications de bases de données professionnelles, à la planification des ressources de l’entreprise, et autres systèmes internes. À utiliser avec au moins trois disques identiques.

RAID 10

RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéficiez des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques.

Utilitaire Intel Rapid Storage Technology du BIOS UEFI

Pour accéder à l'utilitaire Intel Rapid Storage Technology du BIOS UEFI :

1. Démarrez l'ordinateur et appuyez sur <Suppr.> lors du POST pour accéder au BIOS.

2. Dans le menu Advanced (Avancé), sélectionnez PCH Storage Configuration (Configuration de stockage de la puce PCH), puis appuyez sur <Entrée>.

3. Réglez l'élément SATA Mode Selection sur [Intel RST Premium With Intel Optane System Acceleration (RAID)].

Si vous utilisez des périphériques de stockage PCIE, assurez-vous d'avoir activer tous les éléments de PCIE Storage RAID Support.

4. Dans le menu Boot (Démarrage), allez dans CSM (Compatibility Support Module) > Launch CSM (Exécuter CSM), puis réglez cet élément sur [Disabled].

5. Enregistrez vos modifications, quittez le BIOS puis accédez de nouveau au BIOS.

6. Dans le menu Advanced (Avancé), allez dans Intel Rapid Storage Technology, puis appuyez sur <Entrée> pour afficher le menu de la technologie Intel Rapid Storage.

En raison de certaines limitations du chipset, lorsque l'un des ports SATA est réglé en mode RAID, tous les autres ports SATA fonctionneront sous ce mode.

Créer un volume RAID

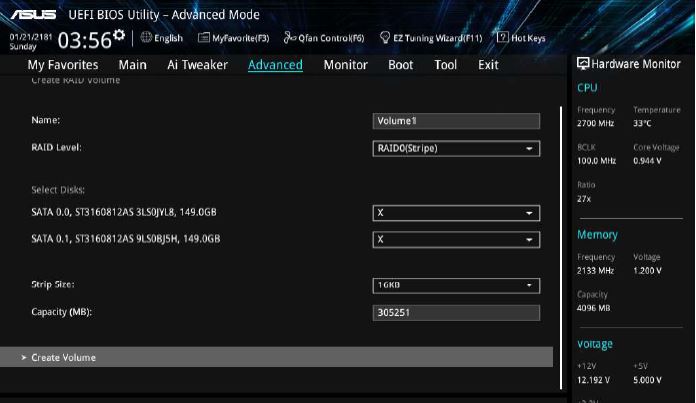

1. À partir du menu de la technologie Intel Rapid Storage, sélectionnez Create RAID Volume (Créer un volume RAID), puis appuyez sur <Entrée>. L'écran suivant apparaît:

2. Quand le champ de Nom est sélectionné, saisissez le nom souhaité du volume RAID, puis appuyez sur <Entrée>.

3. Quand l'élément RAID Level (Niveau RAID) est sélectionné, appuyez sur <Entrée> pour sélectionner un type de configuration RAID, puis appuyez à nouveau sur <Entrée>.

4. Sous l’élément Select Disks (Sélectionner des disques), appuyez sur <Entrée> et sélectionnez X pour sélectionner les disques durs à configurer en volume RAID.

5. Quand l'élément Strip Size (Taille de segment) est sélectionné, appuyez sur <Entrée> pour sélectionner la taille des segments de l'ensemble RAID (RAID 0, 10 et 5 uniquement), puis appuyez à nouveau sur <Entrée>. Les valeurs s'échelonnent entre 4 Ko et 128 Ko. La taille par défaut est 128 Ko. Valeurs standards :

- RAID 0 : 128 Ko

- RAID 10 : 64 Ko

- RAID 5 : 64 Ko

Pour les serveurs, il est recommandé d'utiliser une taille de segment plus faible. Pour les ordinateurs multimédia essentiellement dédiés à l'édition audio et vidéo, une plus grande taille de segment est recommandée pour des performances optimales.

6. Quand l'élément Capacity (MB)(Capacité) (Mo) est sélectionné, saisissez la taille souhaitée du volume RAID, puis appuyez sur <Entrée>. La valeur par défaut indique la capacité maximale autorisée.

7. Quand l'élément Create Volume (Créer un volume) est sélectionné, appuyez sur <Entrée> pour créer le volume RAID et revenir au menu.
