Configuration du RAID

Intel RST nécessite un ordinateur avec un système d'exploitation Microsoft Windows 8, Microsoft Windows 7, Microsoft Windows Vista ou Microsoft Windows XP ainsi que des disques durs SATA Serial Advanced Technology Attachment. Plus rapide et plus pratique que ATA . Le taux de transfert va jusqu'à 600 Mo/s. et supporte le RAID 0, RAID 1 et RAID 10.

Définitions RAID

RAID 0 (Data striping)

RAID 0 optimise deux disques durs identiques pour lire et écrire les données en parallèle. Deux disques durs accomplissent la même tâche comme un seul disque mais à un taux de transfert de données soutenu, le double de celui d’un disque dur Empilement de disques rigides, souvent en aluminium ou en magnésium, tournant à plusieurs milliers de tours par minute, et stockant à la manière des disquettes des Gigaoctets (Go) de données. unique, améliorant ainsi de manière significative l’accès aux données et au stockage Les dispositifs utilisés pour stocker de grandes quantités d'informations de sorte qu'il peut être facilement récupérées. Les dispositifs comprennent RAID, CD-ROM et les DVD.. L’utilisation de deux disques durs neufs et identiques est nécessaire pour cette configuration.

RAID 1 (Data mirroring)

RAID 1 fait une copie à l’identique des données d’un disque vers un second disque. Si un disque est défaillant, le logiciel Utilisé comme terme générique (i. e. général), il désigne l'ensemble de tous les programmes. Mais un logiciel est aussi un programme... de gestion du volume RAID redirige toutes les applications vers le disque opérationnel restant qui contient une copie des données de l’autre disque. Cette configuration RAID offre une bonne protection des données, et augmente la tolérance aux pannes de l’ensemble du système. Utilisez deux nouveaux disques pour cette configuration, ou un disque neuf et un disque existant. Le nouveau disque doit être de la même taille ou plus large que le disque existant.

RAID 10

RAID 10 est une combinaison de data striping et data mirroring sans parité à calculer et écrire. Avec un volume RAID 10, vous bénéficiez des avantages combinés des configurations RAID 0 et RAID 1. Utilisez quatre nouveaux disques pour cette configuration, ou un disque existant et trois nouveaux disques.

Créer un volume RAID à l'aide de l'utilitaire de configuration RAIDXpert2 du BIOS UEFI

Pour accéder à l'utilitaire Intel Rapid Storage Technology du BIOS UEFI :

1. Démarrez l'ordinateur et appuyez sur <Suppr.> lors du POST pour accéder au BIOS.

2. Dans le menu Advanced (Avancé), sélectionnez SATA Configuration (Configuration SATA), puis appuyez sur <Entrée>.

3. Réglez l'élément SATA Mode sur [RAID].

Si vous utilisez des périphériques de stockage PCIE, assurez-vous d'avoir activer tous les éléments de PCIE Storage RAID Support.

4. Dans le menu Boot (Démarrage), allez dans CSM (Compatibility Support Module) > Launch CSM (Exécuter CSM), puis réglez cet élément sur [Disabled].

5. Enregistrez vos modifications, quittez le BIOS puis accédez de nouveau au BIOS.

6. Dans le menu Advanced (Avancé), allez dans RAIDXpert2 Configuration Utility (Utilitaire de configuration RAIDXpert2), puis appuyez sur <Entrée> pour afficher le menu de la technologie Intel Rapid Storage.

En raison de certaines limitations du chipset, lorsque l'un des ports SATA est réglé en mode RAID, tous les autres ports SATA fonctionneront sous ce mode.

Créer un volume RAID

1. À partir de RAIDXpert2 Configuration Utility (Utilitaire de configuration RAIDXpert2)> Array Management (Gestion de volume), sélectionnez Create Array (Créer un volume) puis appuyez sur <Entrée>. L'écran suivant apparaît :

2. Quand l'élément RAID Level (Niveau RAID) est sélectionné, appuyez sur <Entrée> pour sélectionner un type de configuration RAID, puis appuyez à nouveau sur <Entrée>.

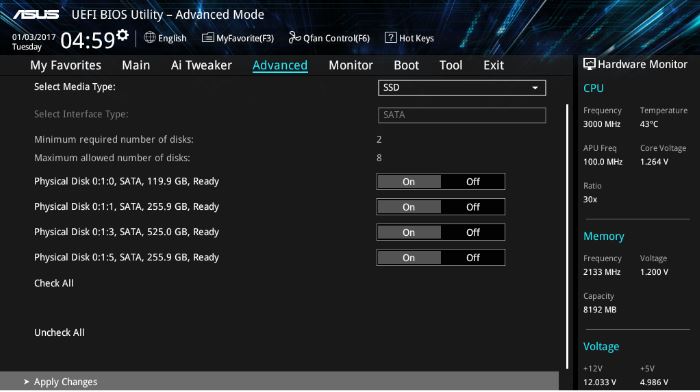

3. Appuyez sur <Entrée> sous l'option Select Physical Disks (Sélectionnez les disques physiques). L'écran suivant apparaît.

 Vous pouvez sélectionnez SATA, SSD ou les deux. Sélectionnez l'option ON des disques durs à configurer en volume RAID, puis sélectionnez Apply Changes (Appliquer les modifications) et appuyez sur <Entrée>.

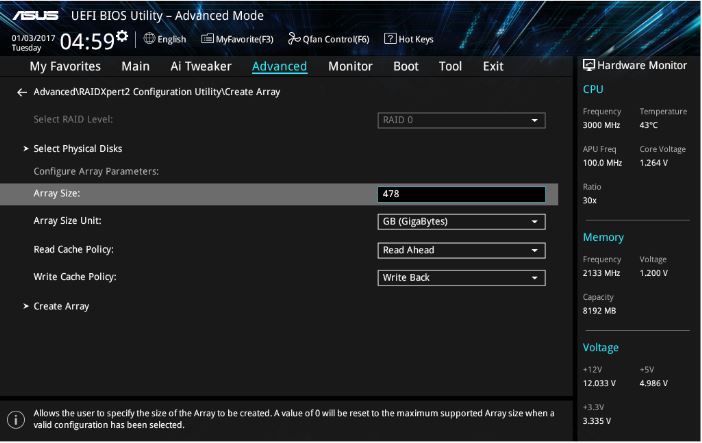

4. Revenez au menu de l'utilitaire de configuration RAIDXpert2, sélectionnez la taille de volume et autres détails, puis appuyez sur <Entrée>. Sauvegardez les modifications une fois terminé.

Vous pouvez spécifier la taille du volume à créer. Choisir la valeur 0 définira la taille maximum de volume prise en charge lorsqu'une configuration valide est sélectionnée.

Supprimer un volume RAID est sélectionné

Vous ne pourrez pas restaurer les données après avoir supprimé un volume RAID. Assurezvous d'avoir sauvegardé vos données importantes avant de supprimer un volume RAID.

Pour supprimer un volume RAID:

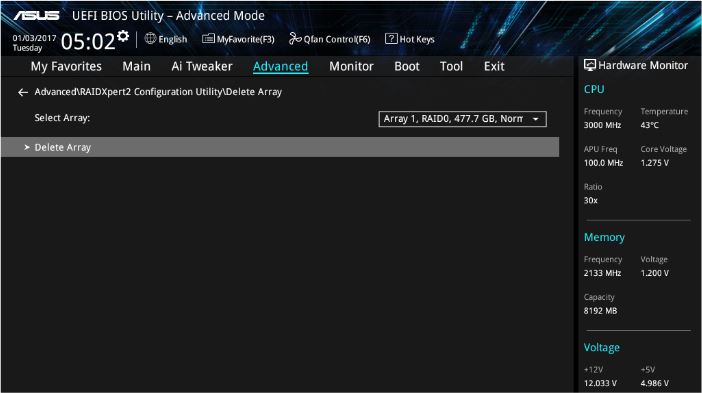

1. Sélectionnez RAIDXpert2 Configuration Utility (Utilitaire de configuration RAIDXpert2 > Delete Array (Supprimer un volume) et appuyez sur <Entrée>. Sélectionnez le volume à supprimer puis Delete Array (Supprimer un volume) et appuyez sur <Entrée>.

2. Sélectionnez On pour confirmer votre choix et Yes (Oui) pour supprimer le volume RAID et revenir au menu RAIDXpert2 Configuration Utility (Utilitaire de configuration RAIDXpert2), ou sélectionnez No (Non) pour annuler.

Créer un disque du pilote RAID sous Windows®

Pour installer le pilote RAID sous Windows® :

1. Lorsque vous installez le système d'exploitation, cliquez sur Load Driver (Charger le pilote) pour sélectionner le périphérique contenant le pilote RAID.

2. Insérez le périphérique de stockage USB contenant le pilote RAID dans un port USB, puis cliquez sur Browse (Parcourir).

3. Cliquez sur le nom du périphérique contenant le pilote RAID, puis allez dans Drivers (Pilotes) > RAID. Sélectionnez les pilotes RAID Bottom et cliquez sur OK, puis sélectionnez le pilote RAID approprié à votre système d'exploitation avant de cliquer sur OK.

4. Suivez les instructions qui apparaissent à l'écran pour achever la procédure.
