Installation du processeur

Avant d'installer ou de retirer un processeur, assurez-vous que l'alimentation a été retiré en débranchant le cordon d'alimentation de l'ordinateur Si le voyant d'alimentation de veille est toujours allumé, débranchez le cordon d'alimentation avant d'installer ou de retirer le processeur. Ne pas le faire pourrait endommager la carte et le processeur.

Pour installer un processeur, suivez ces instructions:

1. Respectez les précautions de la section «Avant de commencer»

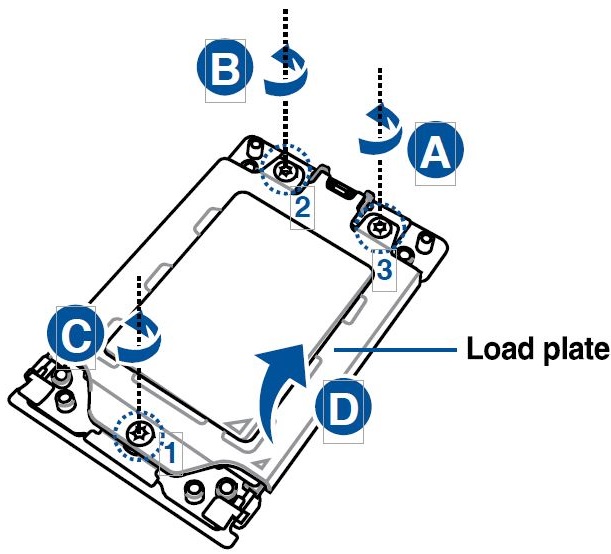

2. Utilisez le tournevis Torx fourni pour retirer les vis de la plaque de chargement en séquence 3>2>1, puis soulevez la plaque de chargement.

3. Soulevez les languettes situées de chaque côté du cadre de rail avec vos doigts pour libérer le cadre de rail, puis soulevez le cadre de rail pour l'ouvrir complètement.

4. Retirez le couvercle externe.

5. Faites glisser le cadre-support et le processeur dans le cadre de rail jusqu'à ce que vous entendiez un clic, puis retirez le couvercle PnP.

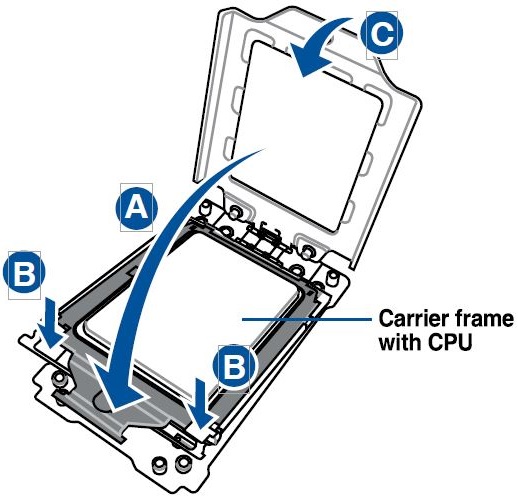

6. Abaissez délicatement le cadre de rail jusqu'à ce qu'il s'enclenche dans le boîtier du socket, puis abaissez la plaque de chargement.

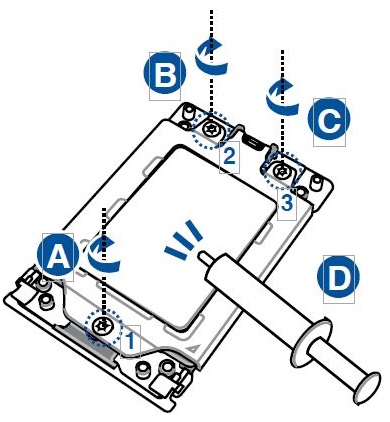

7. Vissez légèrement les trois vis dans les pas de vis en séquence 1>2>3, juste assez pour fixer la plaque de chargement au socket. Lorsque les trois vis sont fixées, resserrez-les en séquence 1>2>3 pour complètement sécuriser la plaque de chargement. Puis, appliquez la pâte thermique sur la surface du processeur.

Les vis de la plaque de chargement sont des modèles Torx T20.

Si nécessaire, appliquez la pâte thermique sur la surface du processeur et du dissipateur avant toute installation.
