Boutons et Interrupteurs embarqués

USB BIOS Flashback

USB BIOS Flashback est le moyen le plus efficace de mise à jour du BIOS ! Il permet aux passionnés d'overclocking de tester de nouvelles versions de BIOS en toute simplicité sans

avoir à accéder au BIOS actuel ou au système d'exploitation. Connectez simplement un périphérique de stockage USB et maintenez le bouton dédié enfoncé pendant 3 secondes.

Le BIOS est alors mis à jour sans qu’aucune autre manipulation ne soit requise. Pour utiliser USB BIOS Flashback :

1.Insérez le périphérique de stockage USB dans le port USB BIOS Flashback.

• Pour une meilleure compatibilité et stabilité, nous recommandons l'utilisation d'un périphérique de stockage USB 2.0 pour enregistrer la dernière version du BIOS.

2. Renommez le fichier "X299A.CAP", puis copiez-le sur votre périphérique de stockage USB

3. Éteignez votre ordinateur.

4. Maintenez le bouton BIOS Flashback enfoncé pendant 3 secondes jusqu’à ce que le voyant lumineux sur le côté se mette à clignoter. La fonction BIOS Flashback est

activée dès lors que le voyant lumineux clignote.

6. La mise à jour est terminée lorsque le voyant lumineux s’éteint.

Ne pas débrancher le périphérique de stockage, allumer l'ordinateur ou appuyer sur le bouton d'effacement de la mémoire CMOS (CLR_CMOS) lors de la mise à jour du BIOS. En cas d'interruption du processus de mise à jour, veuillez répéter les procédures pour terminer la mise à jour du BIOS. Si le voyant lumineux clignote pendant cinq secondes puis reste allumé, cela signifie que la fonction BIOS Flashback rencontre des difficultés de fonctionnement. Causes possibles : 1. Mauvaise installation du périphérique de stockage. 2. Nom de fichier incorrect ou format de fichier invalide. Veuillez redémarrer le système pour corriger ce problème. La mise à jour du BIOS comporte certains risques. Si celui-ci est endommagé lors du processus de mise à jour et que le système ne redémarre plus, contactez le service de Northern Micro.

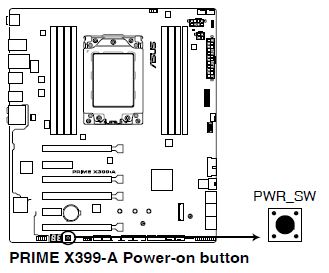

Bouton de mise sous tension

La carte mère intègre un bouton d’alimentation vous permettant d’allumer ou d’éteindre le système. Ce bouton s’allume lorsque le système est fourni en courant électrique

pour indiquer que le système doit être éteint et tous les câbles débranchés avant d’enlever ou installer la carte mère dans le châssis. L’illustration ci-dessous offre

l’emplacement de cet interrupteur sur la carte mère.
